Зональный (композитный) нагревательный кабель: как он устроен и где применяется

Принцип работы и конструкция

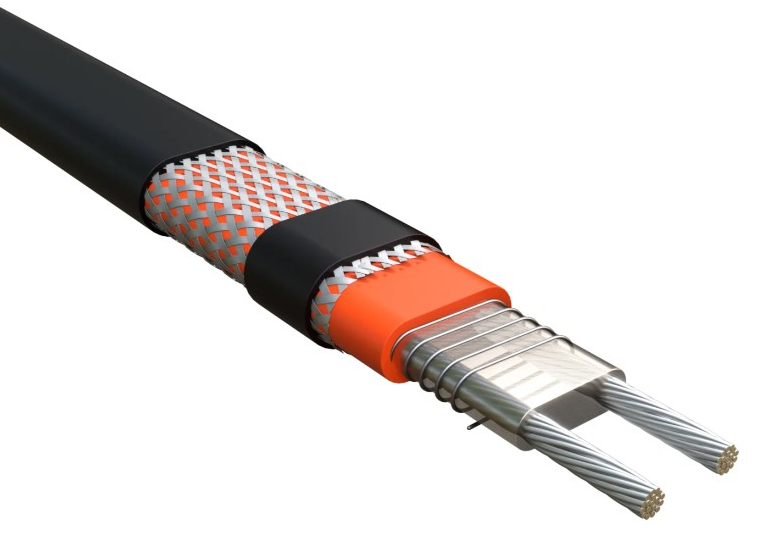

Внутри кабеля проходят два параллельных токопроводящих проводника. Между ними на определённых промежутках подключена нагревательная жила из сплава с высоким электрическим сопротивлением. Каждый такой участок образует зону нагрева. Когда на кабель подают напряжение, ток проходит через нагревательные элементы, и они выделяют тепло.

В отличие от последовательного резистивного кабеля, где нагревательная жила идёт по всей длине, в зональной конструкции рабочие участки подключены параллельно к питающим жилам. Поэтому при повреждении одной зоны остальные, как правило, продолжают работать. Однако неисправность всё равно требует диагностики: кабель нужно проверить и устранить причину повреждения.

Зональный кабель не следует путать с саморегулирующимся. Его удельная мощность не меняется автоматически в зависимости от температуры окружающей среды. Для управления нагревом и экономии электроэнергии обычно применяют терморегулятор с датчиком.

Можно ли отрезать кабель по длине

Одно из практических преимуществ зонального кабеля — возможность подгонки длины. Но резать его следует с учетом особенностей конструкции:

• допустимо делать это только в пределах разрешенной максимальной длины секции.
• необходимо сделать запас не более 1 м, так как при подрезке краевые участки кабеля перестают нагреваться, их используют для ввода в соединительную коробку и концевой заделки.

Конкретные параметры всегда нужно сверять с паспортом изделия.

После отрезания свободный конец необходимо правильно герметизировать комплектом, подходящим для выбранной модели. Ошибка в разделке или изоляции может привести к попаданию влаги, короткому замыканию и выходу системы из строя. Подключение к сети, установку муфт и проверку электрических параметров лучше поручить специалисту.

Где применяют зональный кабель

Его используют для обогрева трубопроводов, водостоков и других протяжённых участков, где требуется защита от замерзания или поддержание заданной температуры. В зависимости от характеристик кабеля и условий эксплуатации он может подойти для бытовых, коммерческих и промышленных объектов.

Выбор конкретной модели зависит от задачи. Для труб важны диаметр, материал, температура содержимого и наличие теплоизоляции. Для наружного монтажа — воздействие влаги, ультрафиолета и механических нагрузок. Также учитывают минимальную температуру, требуемую мощность и допустимую длину цепи. Нельзя ориентироваться только на длину кабеля: важно, чтобы его мощность соответствовала теплопотерям объекта.

Преимущества и ограничения

Зональная конструкция позволяет подобрать длину системы с учётом заданного шага и удобна при монтаже на объектах сложной протяжённости. Параллельное подключение нагревательных участков помогает сохранить работу остальных зон при локальном отказе одной из них. Кроме того, кабель можно укладывать на участках, где нужна равномерная подача тепла.

При этом зональный кабель выдаёт тепло постоянно, пока включён. Без терморегулятора система может расходовать лишнюю электроэнергию и перегревать объект. Ещё одно ограничение — необходимость соблюдать шаг резки и монтажные требования производителя. Если кабель пересекается, повреждён или уложен с нарушением допустимого радиуса изгиба, надёжность системы снижается.

Что проверить перед монтажом

Перед покупкой определите длину обогреваемого участка и условия эксплуатации. Сопоставьте требуемую мощность с характеристиками кабеля, проверьте допустимую температуру, тип оболочки и минимальный шаг отрезания. Заранее продумайте расположение датчика, терморегулятора и соединительных комплектов. При монтаже не допускайте пересечений и перегибов, а после укладки проверьте сопротивление и сопротивление изоляции.

В «Профэлектробогрев» помогут подобрать зональный нагревательный кабель под особенности объекта и требования проекта. Правильно рассчитанная система обеспечивает надёжный обогрев, а соблюдение инструкции при установке помогает избежать типичных ошибок и продлить срок службы оборудования.
